Shenzhen Texin Electronics Co., Ltd kurulduğu günden bu yana kablosuz iletişim teknolojisinin araştırma ve geliştirmesine, üretimine ve satışına odaklanmıştır. Ürün grubu, mobil iletişim 2G/3G/4G/5G anti sinyal kaynağı ve GPS, kablosuz sinyalin WIFI anti modülünün yanı sıra Lora sistem platformunun akıllı ekipman yönetimini içerir. İstikrarlı ve güvenilir, iyi ölçeklenebilirlik ve özelleştirilmiş ürün sağlıyoruz profesyonel teknoloji ve mükemmel hizmet ile müşterilerimiz için.FPV anti sinyal kaynağı, Texin Electronics tarafından araştırılan ve geliştirilen FPV anti modülünün bir ürünüdür. Bu Modül, kilitli frekansın mükemmel kararlı frekansı ile birlikte ana kontrol olarak FPGA mantık çipini kullanır. VOC, anti FPV modülasyon sinyal modülünü oluşturmak için. Dijital sinyal, VCO salınım frekansına sahip bir sinyal taşıyıcı dalga üzerinde modüle edilen FPGA'nin iç kısmı tarafından üretilir; sinyalin amplifikatöre çıkışı ve ardından antene iletilmesinin reaksiyon süreci.
Shenzhen Texin Electronics Co., Ltd kurulduğu günden bu yana kablosuz iletişim teknolojisinin araştırma ve geliştirmesine, üretimine ve satışına odaklanmıştır.
Ürün grubu, mobil iletişim 2G/3G/4G/5G anti sinyal kaynağı ve GPS, kablosuz sinyalin WIFI anti modülünün yanı sıra Lora sistem platformunun akıllı ekipman yönetimini içerir. İstikrarlı ve güvenilir, iyi ölçeklenebilirlik ve özelleştirilmiş ürün sağlıyoruz profesyonel teknoloji ve mükemmel hizmet ile müşterilerimiz için.FPV anti sinyal kaynağı, Texin Electronics tarafından araştırılan ve geliştirilen FPV anti modülünün bir ürünüdür. Bu Modül, kilitli frekansın mükemmel kararlı frekansıyla birlikte ana kontrol olarak FPGA mantık çipini kullanır. VOC, anti FPV modülasyon sinyal modülünü oluşturmak için. Dijital sinyal, VCO salınım frekansına sahip bir sinyal taşıyıcı dalga üzerinde modüle edilen FPGA'nin iç kısmı tarafından üretilir; sinyalin amplifikatöre çıkışı ve ardından antene iletilmesinin reaksiyon süreci.
Desteklenen frekanslar: 300-1200MHz, 2,4GHz, vb.
Çıkış Gücü: 20W
Dahili dijital sinyal kaynağı, kullanımı daha uygun, yüksek verimlilik
Küçük boyutlar, kullanım entegrasyonunu kolaylaştırır
Endüstriyel sınıf uygulama tasarımı, endüstriyel sınıf uygulamalara uygun endüstriyel sınıf talaşlar kullanın.
HAYIR. | lt | Veri | Birim |
1 | Sıklık | 5000-6000 | MHz |
2 | Test voltajı | 28 | V |
3 | Akım | 1.9 | A |
4 | Çıktı | 20 | W |
5 | Kazanmak | 43 | dB |
6 | Çıkış kararlılığı | 1 | dB |
7 | Bağlayıcı | SMA/Kadın | |
8 | Çıkış konnektörü VSWR | ≤1,30 (Güç yok ve VNAtest) | |
9 | Güç kaynağı kablosu | Kırmızı+Siyah+Kabloyu etkinleştir | |
10 | Kontrolü Etkinleştir | HighON Düşük Kapalı | |

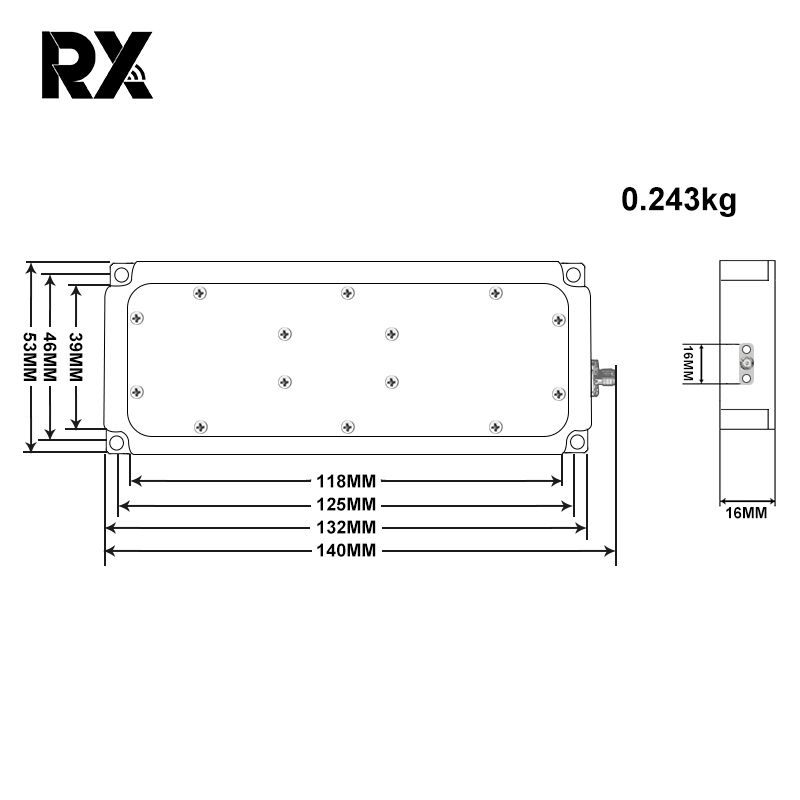

11 | Dış kabuk boyutu | 132*53*16 | mm |
12 | Montaj deliği | 46*125 | mm |
13 | Ağırlık | 243 | g |
14 | Çalışma Sıcaklığı | -40~+65 | ℃ |
15 | Dış kabuk malzemesi | Alüminyum | |
16 | Titreşim ihtiyacı | Araba yüklemesi tamam |
1.temel işlev:
Anti sinyal kaynağının dijital modülasyon sinyal parametresini ayarlamak, özelleştirilmiş frekansa modüle etmek, modüle edildikten sonra anti sinyal kaynağı RF tarafından güçlendirilir ve iletim için antene çıkış yapmak, kablosuz bir sinyal oluşturmak için FPV uzaktan kumanda frekansına dayanır. anti FPV uzaktan kumanda sinyaline.
2. Uygulama açıklaması:
Anti kaynak sinyal modülünün RF Çıkışı SMA portu 50Ω empedanstır, amplifikatör modülü SMA giriş arayüzüne bağlanır, amplifikatör güç modülü çıkışı verici antene bağlanır, arayüz ve empedans tutarlı olmalıdır. Entegre edildikten sonra Modülün sıcaklığı olmalıdır Çalışma sıcaklığını aşmayın, ısı dağılımını uygun hale getirin.
1. Frekans aralığı
Özelleştirilmiş frekans, anti FPV uzaktan kumanda sinyaline karşılık geldiğinde, kullanım frekansı aralığı dışındaysa anti etki oluşmaz.
2. Parazit mesafesi ve çıkış konfigürasyonu
Parazit mesafesi amplifikatörün çıkış gücüyle ilgilidir. Güç ne kadar büyük olursa, anti mesafe o kadar uzak olur. Ayrıca en etkili sonuç engelsiz ortamda elde edilmelidir; bu, anti sinyal ile FPV arasında engelsiz bir şey olmadığı anlamına gelir.
