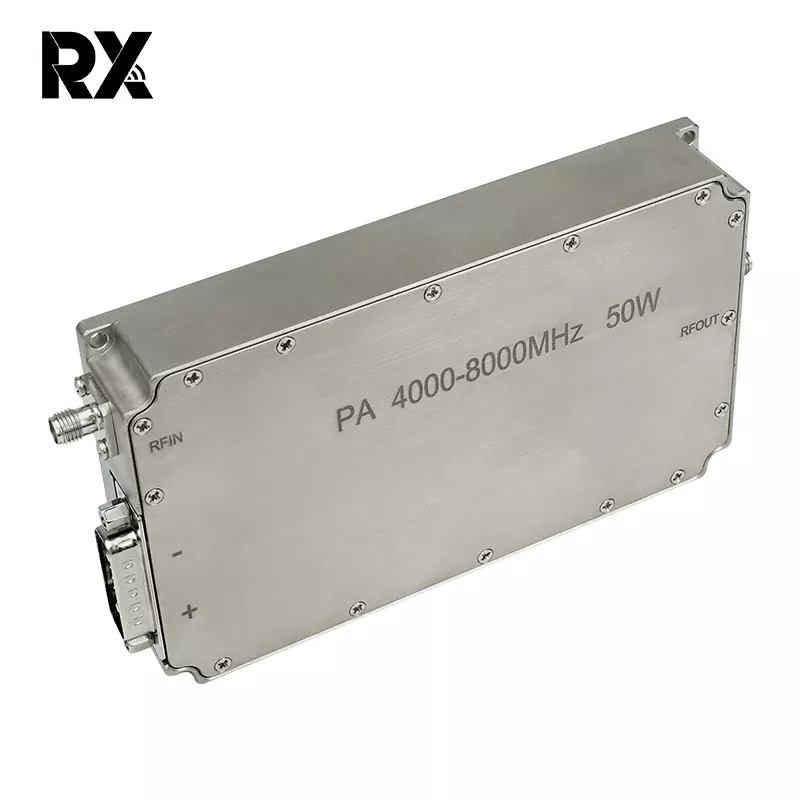

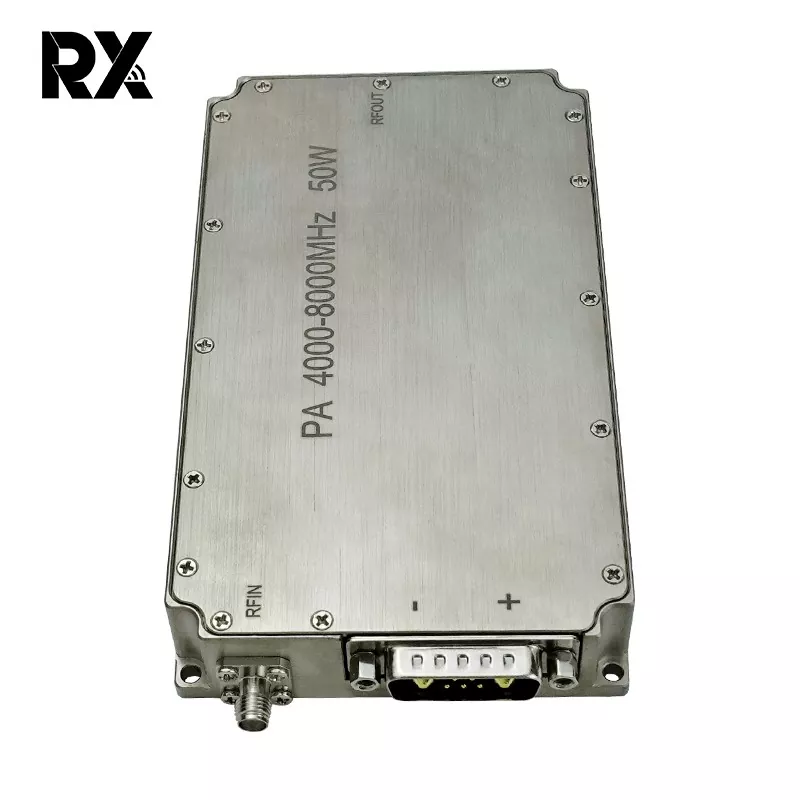

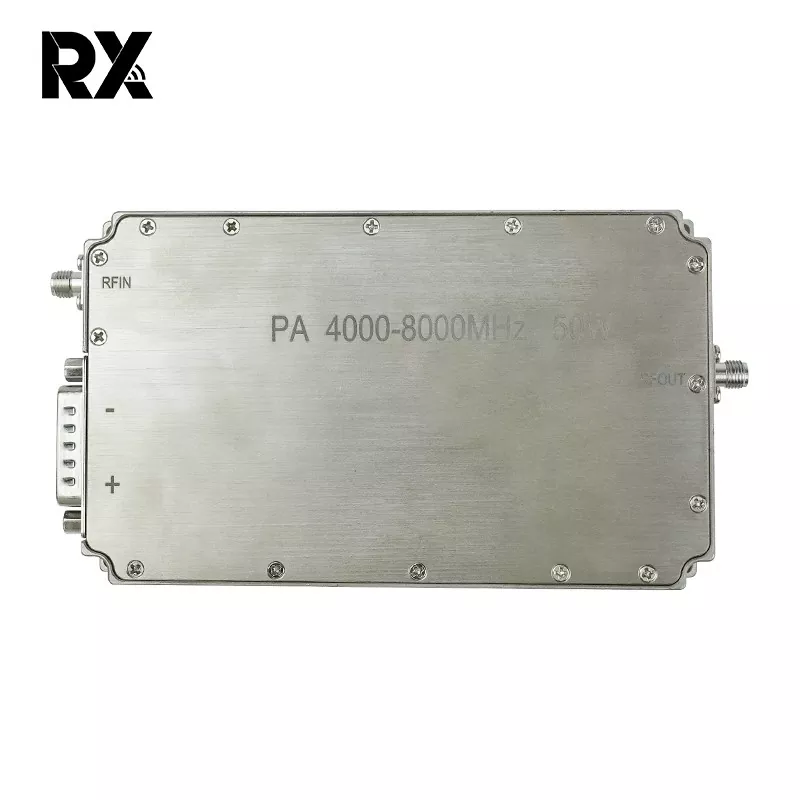

Ultra Geniş Bant C-Bant 4-8 GHz 50W Güç Amplifikatörü RF Sistemi

Bu 50 W geniş bant güç amplifikatörü, 4 GHz ila 8 GHz frekans aralığında güçlü çıkış gücü gerektiren uygulamalar için tasarlanmış yüksek performanslı bir RF modülüdür. Gelişmiş GaN (Galyum Nitrür) teknolojisini kullanarak geniş bir anlık bant genişliği üzerinden yüksek güç yoğunluğu, mükemmel verimlilik ve güvenilir doğrusallık sunar. Amplifikatör zorlu ortamlarda stabilite, dayanıklılık ve tutarlı performans için tasarlanmıştır.

Talep Gönder

Ürün Açıklaması

Temel Özellikler

Geniş Bant Performansı: Bant değiştirmeye gerek kalmadan 4 GHz ila 8 GHz (C-Band) spektrumunun tamamında sorunsuz şekilde çalışır.

Yüksek Çıkış Gücü: Bant genelinde minimum 50 Watt'lık (47dBm) tipik doymuş çıkış gücü sağlar.

Yüksek Kazanç: 50dB'lik (minimum) tipik küçük sinyal kazancına sahiptir ve düşük güçlü kaynaklardan etkili sinyal amplifikasyonu sağlar.

Mükemmel Kazanç Düzlüğü: Eşit performans için tüm frekans aralığı boyunca tipik olarak ±1,5dB'lik üstün kazanç düzlüğünü korur.

Yüksek Verimlilik: Tipik olarak %30 Katma Güç Verimliliğine (PAE) ulaşan, termal yükü ve DC güç tüketimini azaltan yüksek verimli tasarımı içerir.

Sağlam Doğrusal Performans: Çeşitli modülasyon şemaları için hem doğrusal hem de doymuş amplifikasyonu destekleyen, tipik olarak > 47dBm olan yüksek 1dB sıkıştırma noktası (OP1dB) sunar.

Entegre Koruma ve Kontrol: Kapsamlı güvenlik özelliklerini içerir: Ters Gerilim Koruması, Aşırı Sıcaklık Kapatma ve Çıkış Aşırı Yükü / VSWR Koruması. Önyargı kontrolü, etkinleştirme/devre dışı bırakma (TTL) ve durum izleme için standart analog arayüz.

Termal Yönetim: Tam yük koşullarında güvenilir çalışmayı sağlamak için verimli bir taban plakası soğutma sistemi ile tasarlanmıştır. Çalışma kasası sıcaklık aralığı: -40°C ila +85°C.

Sağlamlaştırılmış Yapı: Askeri, havacılık ve endüstriyel uygulamalara uygun, üstün koruma ve çevresel dayanıklılık için sağlam, hermetik olarak kapatılmış bir metal pakete yerleştirilmiştir.

HAYIR.	Tanım	Sembol	Min.	Tip	Maksimum	Birim	Açıklama
1.	Çalışma Frekansı	siyah beyaz	4000		8000	MHz
2.	Giriş Gücü	Sabitle		0		dBm
3.	Çıkış Gücü CW	Psat	47	48.5	49.5	dBm	Sürekli Dalga
4.	Güç Kazanımı	Gp	47		49.5	dBm	@ Pim=0 dBm
5.	Güç Kazanımı Düzlüğü	△Gp		±1,5		dB	@ Pim=0 dBm
6.	Küçük Sinyal Kazanımı	G	49	50.5	52	dB	@ Pim=-5dBm
7.	Küçük Sinyal Kazanımı Düzlüğü	△G		±2		dB	@ Pim=-5dBm
8.	Giriş Dönüş Kaybı	S11		-15		dB
9.	Çalışma Gerilimi	VDC	28	28	32	V
10.	Mevcut Tüketim	A		6	8	A	@ Surat=50~90W
11.	Çalışma Sıcaklığı		-40°C~+50°C
12.	RF Konnektör Girişi		SMA, Kadın
13.	RF Konnektör Çıkışı		SMA, Kadın
14.	Ağırlık			0.439	0.50	Kilogram
15.	UzunlukGenişlikYükseklik		1348022			mm
16.	Giriş Gücü	PinMax	-5		5	dBm

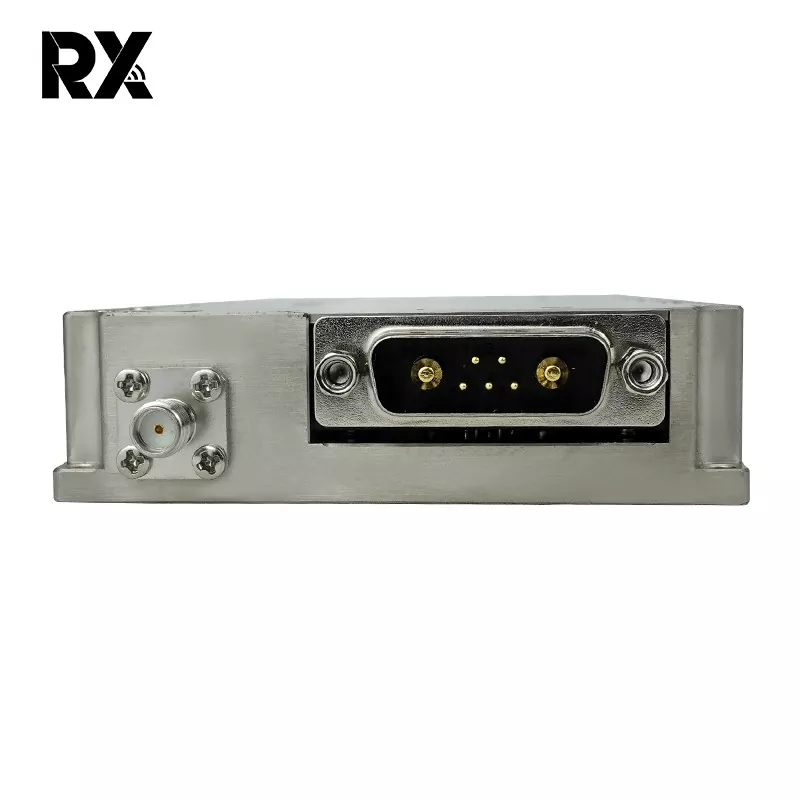

17.	Arayüz Tanımı (7W2 Kadın)	VDD	A1	Zemin
		GND	A2	28Vdc
		Mevcut Anlam	1	Modülün akımına göre analog voltaj@100mV/A
		Sıcaklık Algısı	2	Modül Sıcaklığı@10mV/°C'ye göre analog voltaj
		Olanak vermek	3	Amplifikatörü Etkinleştir			Amplifikatör Etkinleştirme: TTL Lojik Yüksek (3,3V) （İçten Çekilmiş-Düşük）
		GND	4	Zemin
	Genel boyut	Not: 1、 Genel boyutlar yalnızca referans amaçlıdır; 2、 Boyut, müşterinin gereksinimlerine göre uygun şekilde artırılabilir veya azaltılabilir; 3、 Giriş arayüzünün, çıkış arayüzünün ve güç kaynağı arayüzünün konumları müşterilerin gerçek ihtiyaçlarına göre değiştirilebilir;
