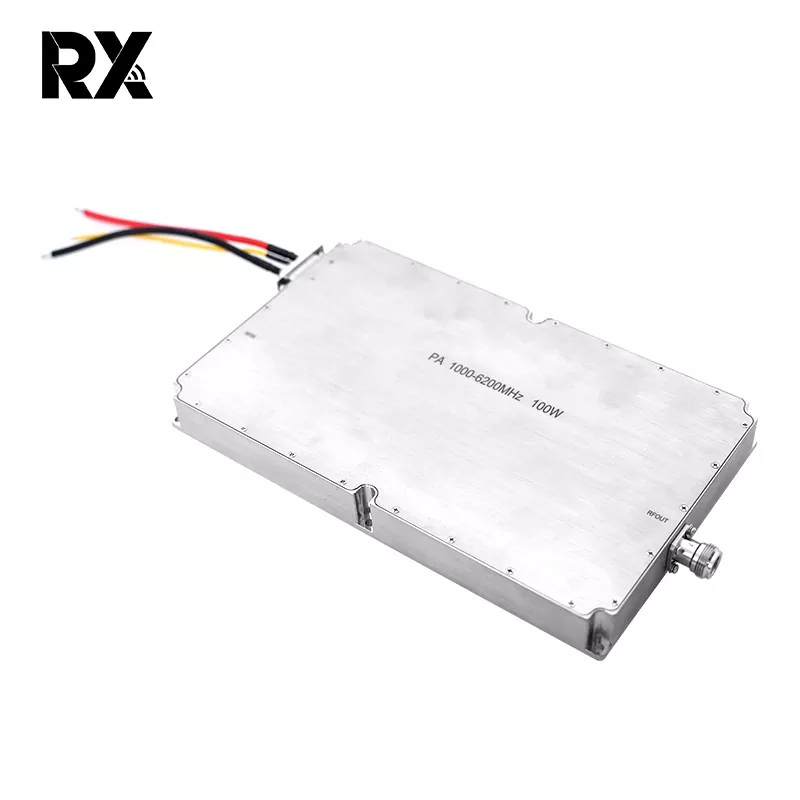

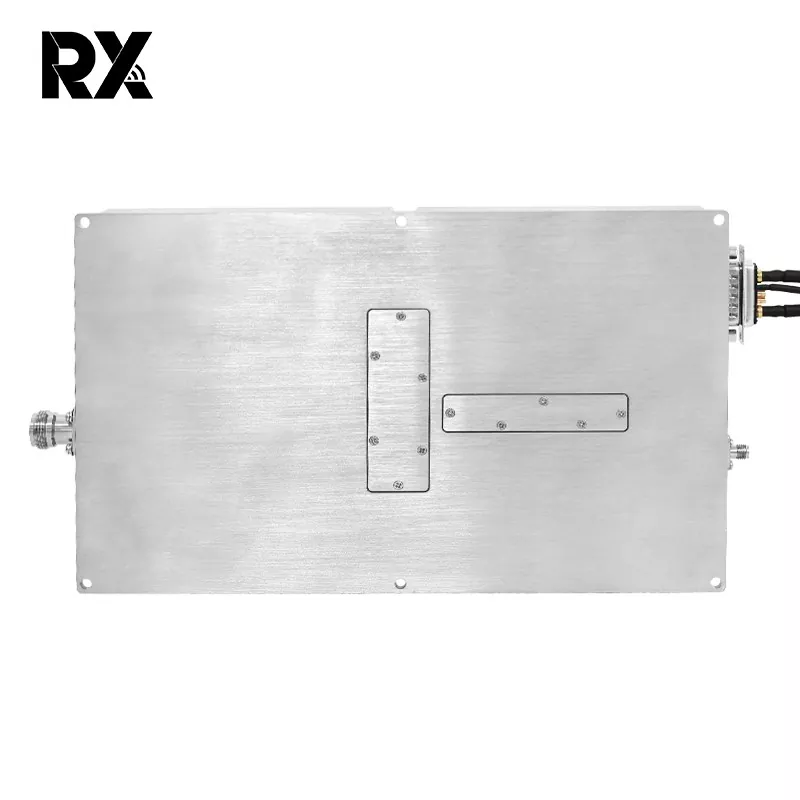

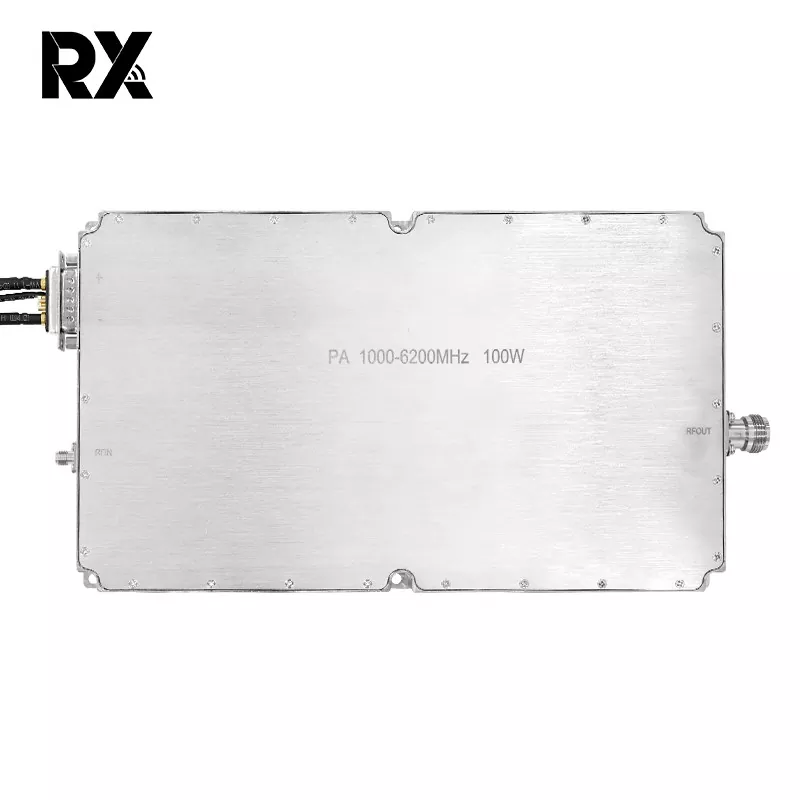

Ultra Geniş Bant 1000-6000MHz Yüksek Güçlü 100W Güç Amplifikatörü

Ultra Geniş Bant 1000-6000MHz Yüksek Güçlü 100W Güç Amplifikatörü bir RF modülüdür. Tek bir modül 1-6 GHz'i kapsayabilir, böylece geleneksel çok bantlı anahtarlama devrelerine olan ihtiyacı ortadan kaldırır, sistem boyutunu ve karmaşıklığını önemli ölçüde azaltır. Frekans çevikliği, frekans atlama veya geniş bant girişimi içeren senaryolar için uygundur.

Talep Gönder

Ürün Açıklaması

Ultra Geniş Bant 1000-6000MHz Yüksek Güçlü 100W Güç Amplifikatörü

Bu modül GaN teknolojisini kullanarak eşdeğer 100W güçte LDMOS'a göre %30 daha az ısı dağılımı sağlayarak gerçek yüksek güç ve düşük ısı dağılımı sağlayarak modülün ömrünü uzatır. Ayrıca devre kartına sıcaklık koruması, yük koruması, aşırı gerilim koruması ve aşırı hız koruması ekledik, harici koruma fonksiyonlarına olan ihtiyacı ortadan kaldırdık ve operasyonel verimliliği büyük ölçüde artırdık.

Geleneksel dar bant frekanslarının aksine, ultra geniş bant (1000-6000 MHz), ultra geniş bant, yüksek güç ve yüksek güvenilirlik özelliklerine ulaşmak için daha yüksek teknik ve bileşen kalite standartları gerektirir. Ultra Geniş Bant 1000-6000MHz 100W güç amplifikatörü, modern çok bantlı iletişim, EMC testleri, elektronik savaş ve drone karşıtı sistemlerde olağanüstü performans göstermiştir.

1000-6200MHz100W Güç Amplifikatörünün Özellikleri (TC=25°C)

HAYIR.	Tanım	Sembol	Min.	Tip		Maksimum	Birim	Açıklama
1.	Çalışma Frekansı	siyah beyaz	1000			6200	MHz
2.	Giriş Gücü	Sabitle		2			dBm
3.	Çıkış Gücü CW	Psat	50.5	51		52.5	dBm	Sürekli Dalga
4.	Güç Kazanımı	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Güç Kazanımı Düzlüğü	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Giriş Dönüş Kaybı	S11		-15			dB
7.	Çalışma Gerilimi	VDC	28	28		32	V
8.	Mevcut Tüketim	A		17		21.5	A	@ Surat=110~180W
9.	RF Konnektör Girişi		SMA, Kadın

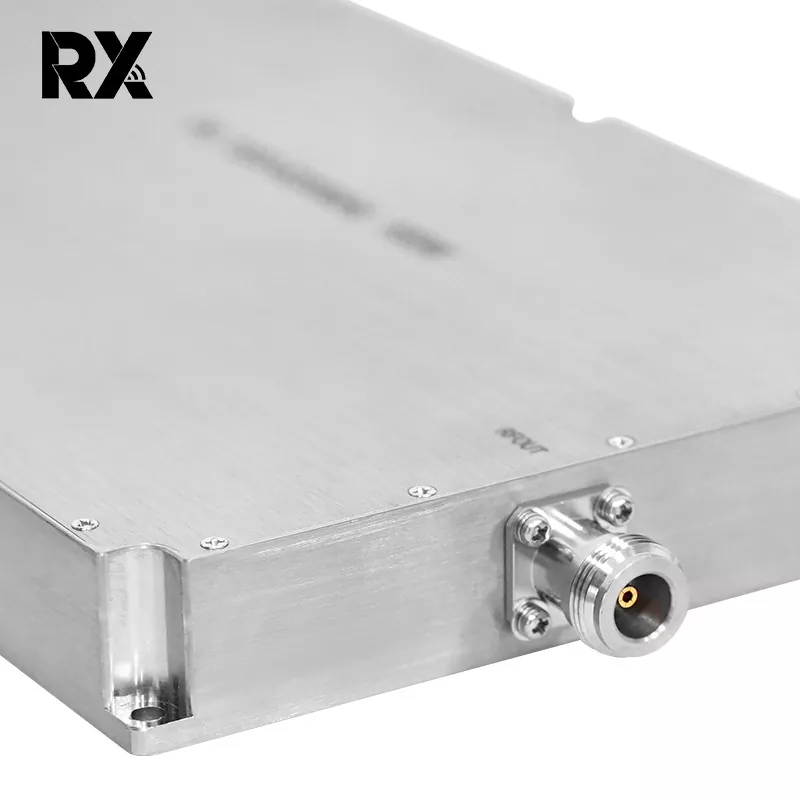

10.	RF Konnektör Çıkışı		N, Kadın
11.	Ağırlık			1.9		2	Kilogram
12.	UzunlukGenişlikYükseklik		25015025			mm
13.	Maksimum Giriş Gücü	PinMax	≤10			dBm

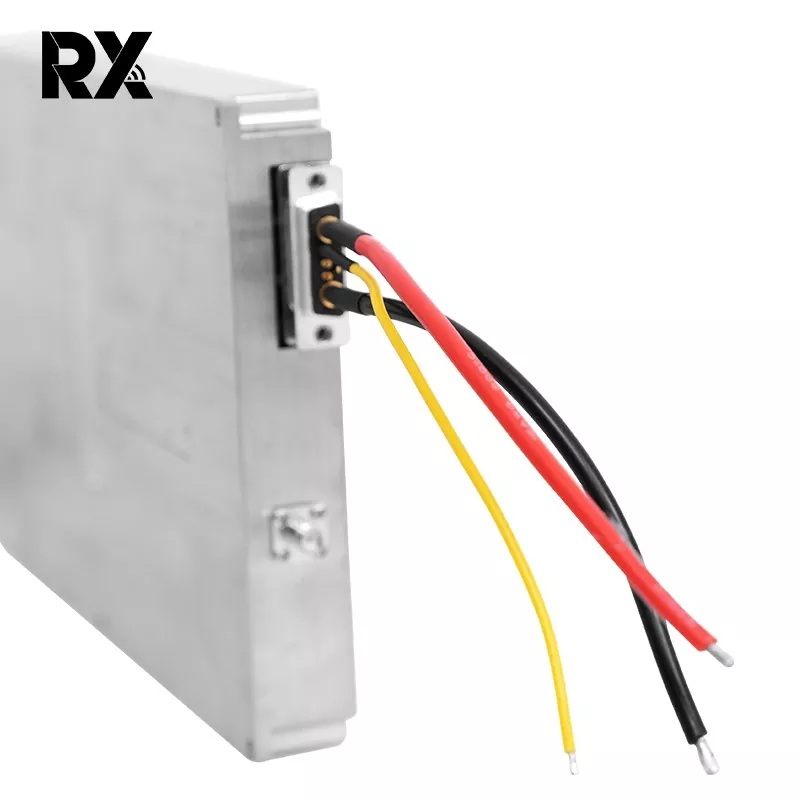

14.	Arayüz Tanımı (7W2 Kadın)	VDD	A1		28Vdc
		GND	A2		Zemin
		Aşırı akım koruması	2		Normal çalışma :0V Aşırı akım koruması:+5V			Aşırı akım koruması@25A
		Aşırı sıcaklık koruması	2		Normal çalışma :0V Aşırı sıcaklık koruması:+5V			Aşırı sıcaklık
		Olanak vermek	3		5V~Vdd:AÇIK 0V:KAPALI			koruma@100°C
		GND	4		Zemin
		Durum	5		Normal çalışma :0V Devlet koruması:+5V
