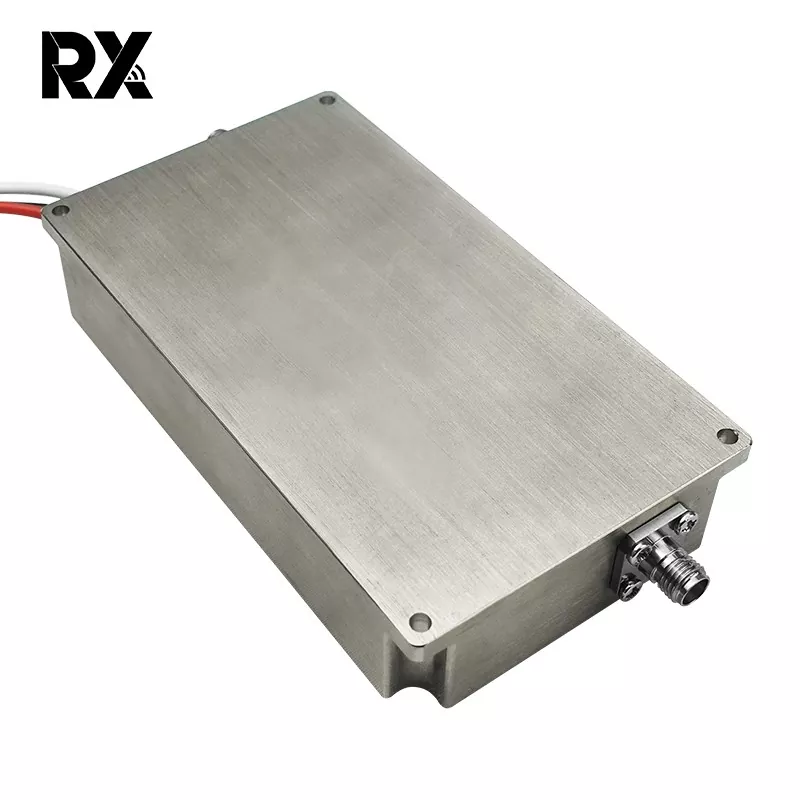

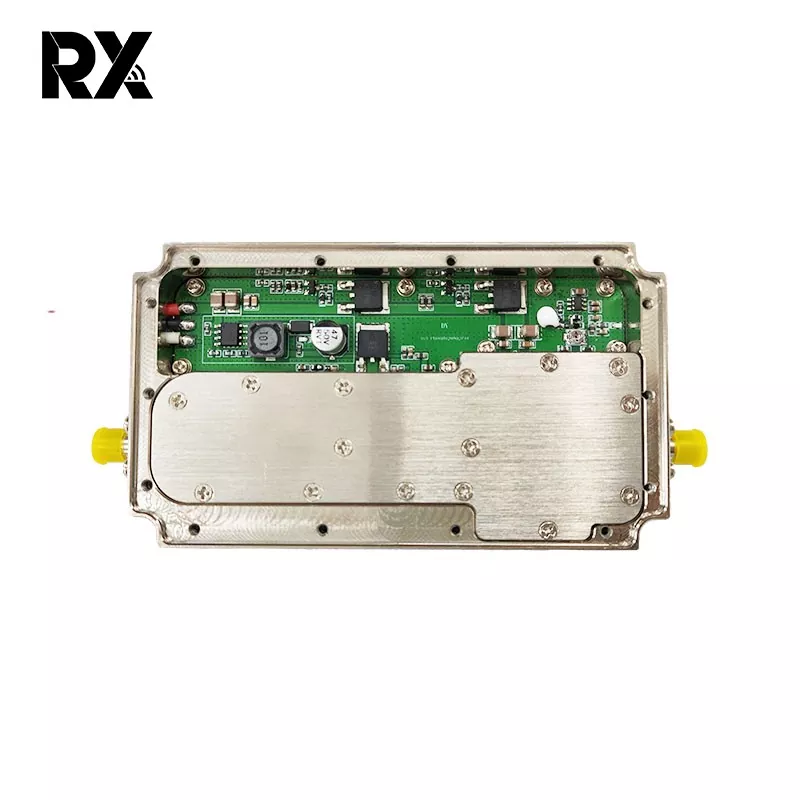

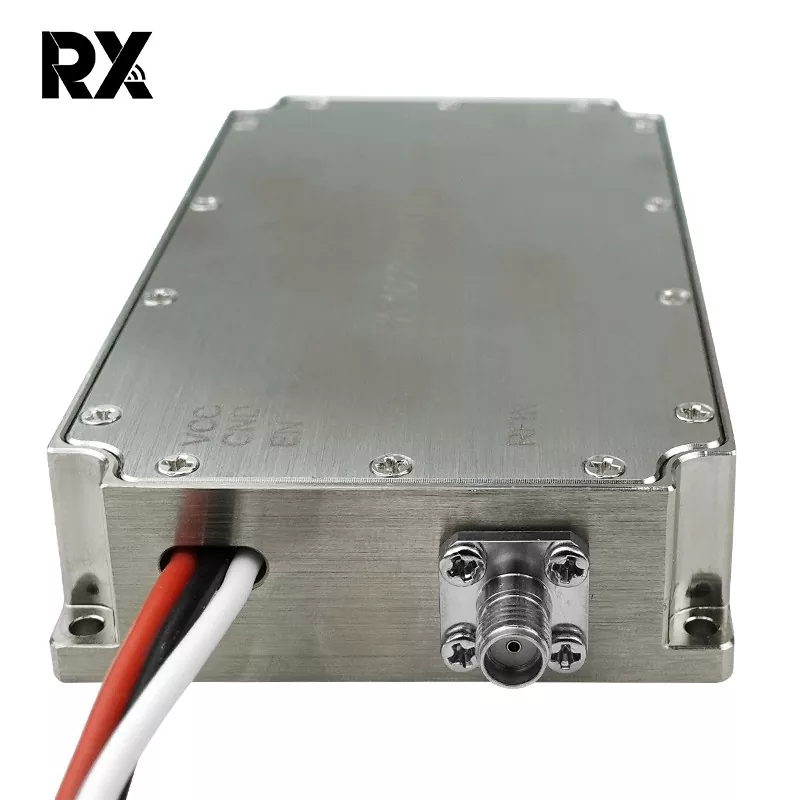

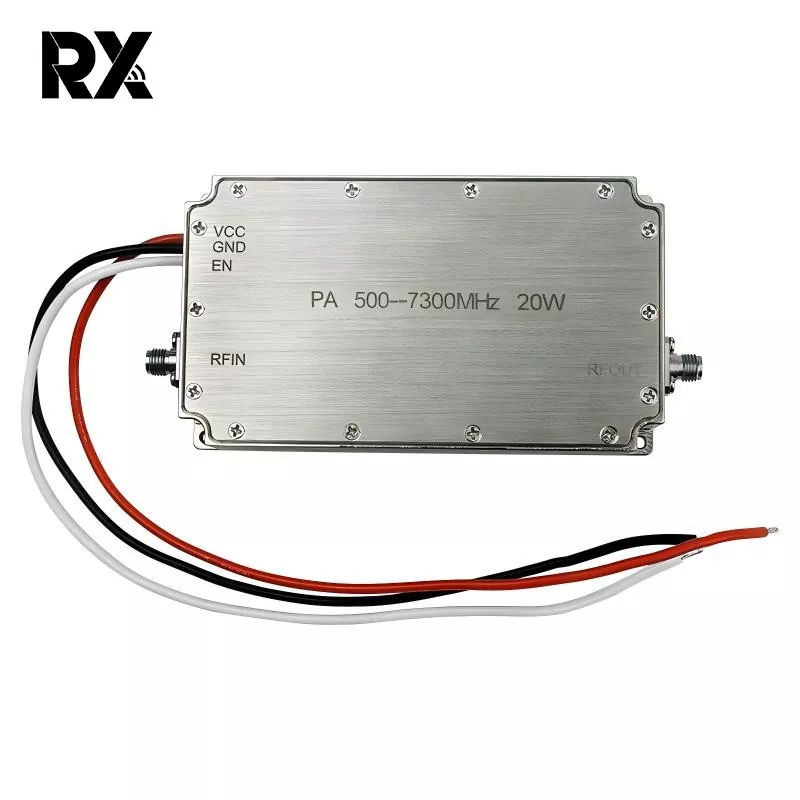

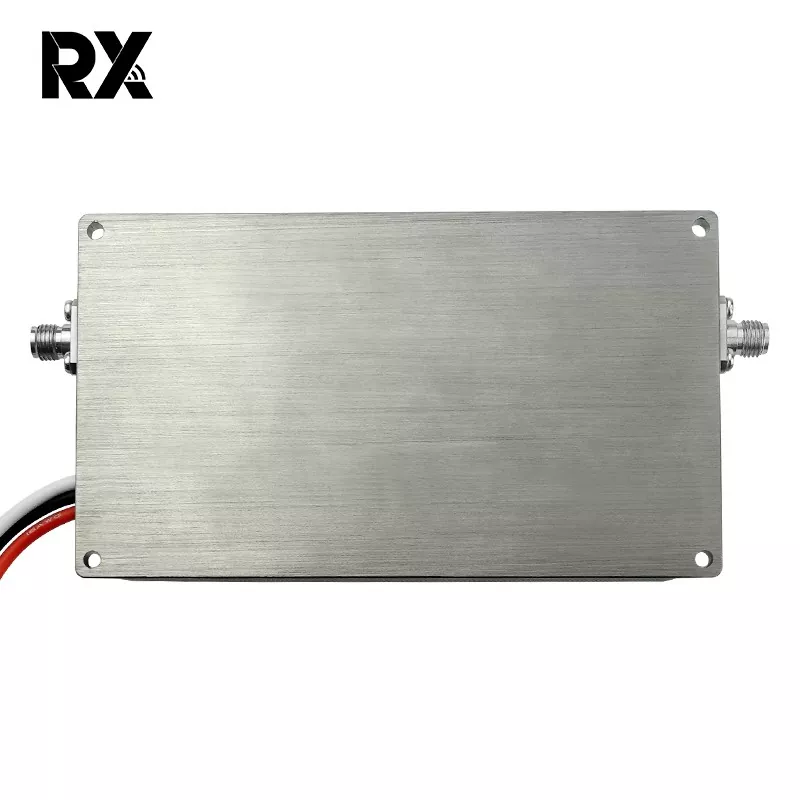

20W 500-7300MHz Ultra Geniş Bant Güç Amplifikatörü

Bu, 20W 500-7300MHz Sinyal Kaynağı Olmayan Ultra Geniş Bant Güç Amplifikatörüdür. Sistem içerisinde güç dağıtımında ve hat korumasında çok önemli bir rol oynar. Kendisi kazanç sağlamasa da, 500 MHz-7,3 GHz'lik ultra geniş bant genişliği dahilinde 20W'a kadar yüksek güçlü sinyalleri hassas bir şekilde zayıflatabilir, eşleştirebilir veya izole edebilir.

Talep Gönder

Ürün Açıklaması

Ana Avantajları:

Bu 20W 500-7300 MHz güç amplifikatörü çipi, 500-7300 MHz'i kapsıyor, aynı anda L, S, C ve X bantlarının bir kısmını kapsıyor ve tek çipte birden fazla kullanıma olanak tanıyor. Bu, frekans ayırıcı bileşenlerin sayısını azaltır, böylece boyutu sıkıştırır ve maliyetlerden tasarruf sağlar. Girişim bantları arasında geçişi kolaylaştırarak harici sinyal kaynaklarına ve antenlere olan ihtiyacı ortadan kaldırır. Tek bir geniş bant çipi, düşük frekanslardan, geleneksel bantlardan, yüksek frekanslara kadar olan parazitleri işleyebilir.

Temel İşlev:

Geniş bantlı bir alıcı-verici bağlantısında, önceki aşamanın sınırını aşan 20W sürücü gücünü sonraki çipin kaldırabileceği bir seviyeye yedekleyerek sonraki LNA/mikserin sıkıştırılmasını veya yanmasını önler. Anlık güce ≥ 20 W dayanıklıdır. Sonraki aşamada anten uyumsuzluğu veya açık devre nedeniyle yansıyan güç oluştuğunda, bu 500-7300 MHz 20W güç amplifikatörü, önceki aşamadaki güç transistörlerini korumak için yansıyan enerjiyi emer/zayıflatır.

İki güç amplifikatörü aşaması arasına yerleştirilen bu güç amplifikatörü, geri dönüş kaybını 3-6 dB azaltabilir, aşamalar arası yansımaları azaltabilir, kendi kendine salınımı bastırabilir ve aşamalar arası izolasyonu iyileştirebilir.

20W 500-7300MHz Ultra Geniş Bant Güç Amplifikatörü Teknik Özellikleri (TC=25°C)

HAYIR.	Tanım	Sembol	Min.	Tip		Maksimum	Birim	Açıklama
1.	Çalışma Frekansı	siyah beyaz	500			7300	MHz
2.	Giriş Gücü	Sabitle		0			dBm
3.	Çıkış Gücü CW	Psat	42.5	43		44	dBm	Sürekli Dalga
4.	Güç Kazanımı	Gp		43			dBm	@ Pim=0 dBm
5.	Güç Kazanımı Düzlüğü	△Gp		±1,5			dB	@ Pim=0 dBm
6.	Giriş Dönüş Kaybı	S11		-15			dB
7.	Çalışma Gerilimi	VDC	24	30		36	V
8.	Mevcut Tüketim	A		2		3	A	@ Surat=10~15W
9.	RF Konnektör Girişi		SMA, Kadın
10.	RF Konnektör Çıkışı		SMA, Kadın
11.	Ağırlık			0.278		0.3	Kilogram
12.	UzunlukGenişlikYükseklik		1056020			mm
13.	Maksimum Giriş Gücü	PinMax	≤10			dBm
14.	Arayüz Tanımı	VDD	A1		24Vdc
		GND	A2		Zemin
		Olanak vermek	1		5V~Vdd:AÇIK 0V:KAPALI
	Genel boyut	Not: 1、 Genel boyutlar yalnızca referans amaçlıdır; 2、 Boyut, müşterinin gereksinimlerine göre uygun şekilde artırılabilir veya azaltılabilir; 3、 Giriş arayüzünün, çıkış arayüzünün ve güç kaynağı arayüzünün konumları müşterilerin gerçek ihtiyaçlarına göre değiştirilebilir;
	Genel boyut

Performans eğrileri (gerçek ölçülen örnekler, 25 °C, 28 V)

Sıklık	giriş	24V			30V			36V
(MHz)	(dBm)	Surat asması(dBm)	ben(bir)	η(%)	Surat asması(dBm)	ben(bir)	η(%)	Surat asması(dBm)	ben(bir)	η(%)
500	0	39.8	1.37	%29,04	41.39	1.58	%29,06	42.6	1.74	%34,86
600	0	40.9	1.3	%39,43	42.65	1.52	%40,37	43.95	1.78	%46,50
700	0	40.99	1.33	%39,35	42.89	1.55	%41,84	44.1	1.85	%46,31
800	0	41.3	1.4	%40,15	43.23	1.62	%43,29	44.7	1.79	%54,96
900	0	41.4	1.5	%38,34	43.35	1.71	%42,16	44.85	1.91	%53,31
1000	0	41.4	1.52	%37,84	43.38	1.74	%41,72	44.87	1.94	%52,73
1100	0	41.8	1.62	%38,93	43.67	1.84	%42,18	45	2.02	%52,18
1200	0	41.88	171	%0,38	43.6	1.92	%39,77	44.75	2.07	%48,07
1300	0	41.8	1.75	%36,04	43.52	1.98	%37,86	44.66	2.136	%45,63
1400	0	41.76	1.69	%36,97	43.43	1.9	%38,65	44.63	2.059	%47,01
1500	0	41.65	1.66	%36,70	43.23	1.85	%37,91	44.31	1.97	%45,65
1600	0	42	1.71	%38,62	43.61	1.92	%39,86	44.6	2.038	%47,17
1700	0	41.88	1.73	%37,13	43.45	1.95	%37,83	44.4	2.06	%44,57
1800	0	41.75	1.73	%36,04	43.34	1.98	%36,33	44.33	2.1	%43,02
1900	0	42	1.74	%37,95	43.57	1.95	%38,89	44.6	2.1	%45,78
2000	0	42.3	1.81	%39,09	43.96	2.06	%40,27	44.89	2.26	%45,47
2100	0	42.4	1.83	%39,57	44	2.11	%39,68	44.93	2.33	%44,52
2200	0	42.3	1.78	%39,75	43.84	2	%40,35	44.82	2.24	%45,15
2300	0	42.4	1.88	%38,52	43.96	2.02	%41,07	44.88	2.22	%46,19
2400	0	42.4	2	%36,20	44	2.16	%38,76	44.69	2.39	%41,07
2500	0	42.4	2.12	%34,15	43.9	2.38	%34,38	44.56	2.7	%35,28
2600	0	42.2	2.15	%32,16	43.6	2.39	%31,95	44.1	3	%28,56
2700	0	42.3	2.15	%32,91	43.94	2.72	%30,36	44.7	3.16	%31,13
2800	0	42.2	2.04	%33,90	43.96	2.55	%32,53	44.83	2.96	%34,24
2900	0	41.9	1.99	%32,43	43.71	2.39	%32,77	44.68	2.7	%36,27
3000	0	42.2	1.94	%35,64	43.97	2.25	%36,96	45.11	2.46	%43,95
3100	0	41.85	1.97	%32,38	43.66	2.17	%35,68	44.68	2.29	%42,76
3200	0	41.95	2	%32,64	43.7	2.3	%33,97	44.81	2.24	%45,04
3300	0	41.88	2.15	%29,88	43.58	2.38	%31,94	44.66	2.2	%44,31
3400	0	41.74	2.18	%28,53	43.54	2.42	%31,12	44.64	2.3	%42,18
3500	0	41.42	2	%28,89	43.28	2.43	%29,19	44.34	2.44	%37,11
3600	0	41.22	2	%27,59	43.17	2.44	%28,35	44.31	2.52	%35,68
3700	0	40.92	2	%25,75	42.88	2.34	%27,65	44	2.62	%31,96
3800	0	40.79	2.17	%23,03	42.51	2.43	%24,45	43.63	2.52	%30,51
3900	0	41.15	2.15	%25,26	42.8	2.43	%26,14	43.84	2.52	%32,02
4000	0	41.58	2.09	%28,68	43.1	2.41	%28,24	44.11	2.59	%33,16
4100	0	41.72	2.04	%30,35	43.52	2.39	%31,37	44.1	2.59	%33,08
4200	0	41.8	1.88	%33,55	43.22	2.22	%31,52	44.1	2.57	%33,34
4300	0	42.13	1.92	%35,44	43.59	2.21	%34,47	44.4	2.58	%35,58
4400	0	41.87	1.97	%32,53	43.38	2.2	%33,00	44.26	2.45	%36,28
4500	0	41.73	2	%31,03	43.31	2.19	%32,62	44.2	2.47	%35,50
4600	0	40.96	2	%25,99	42.77	2.18	%28,93	43.73	2.48	%31,73
4700	0	40.49	2.01	%23,21	42.3	2.1	%26,96	43.35	2.43	%29,67
4800	0	41.18	1.98	%27,61	42.9	2.14	%30,37	44.1	2.36	%36,31
4900	0	40.46	2	%23,16	42.23	2.15	%25,91	43.4	2.22	%32,85
5000	0	40.91	2	%25,69	42.6	2.13	%28,48	43.83	2.25	%35,78
5100	0	40.64	2.14	%22,56	42.3	2.25	%25,16	43.52	2.23	%33,62
5200	0	40.78	2.25	%22,16	42.44	2.42	%24,16	43.63	2.35	%32,72
5300	0	40.91	2.21	%23,25	42.52	2.41	%24,71	43.65	2.52	%30,65
5400	0	40.92	2.32	%22,20	42.57	2.54	%23,72	43.64	2.52	%30,58
5500	0	41.28	2.32	%24,12	42.91	2.53	%25,75	43.87	2.64	%30,78
5600	0	41.31	2.32	%24,28	43	2.52	%26,39	44.04	2.62	%32,25
5700	0	41.51	2.34	%25,21	43.28	2.55	%27,82	44.27	2.64	%33,75
5800	0	41.62	2.35	%25,75	43.3	2.57	%27,73	44.26	2.67	%33,29
5900	0	41.13	2.32	%23,30	42.9	2.49	%26,10	43.92	2.58	%31,86
6000	0	41.27	2.33	%23,96	43	2.5	%26,60	43.03	2.57	%26,06
6100	0	41.11	2.35	%22,89	42.78	2.51	%25,19	43.75	2.58	%30,64
6200	0	40.64	2.28	%21,18	42.23	2.45	%22,74	43.14	2.49	%27,59
6300	0	41.15	2.24	%24,24	42.71	2.41	%25,81	43.54	2.46	%30,62
6400	0	41.06	2.2	%24,17	42.71	2.38	%26,14	43.33	2.46	%29,17
6500	0	40.67	2.18	%22,30	42.27	2.34	%24,02	43.11	2.43	%28,07
6600	0	40.67	2.2	%22,10	42.29	2.37	%23,83	43.17	2.49	%27,78
6700	0	40.62	2.18	%22,05	42.33	2.35	%24,26	43.19	2.49	%27,90
6800	0	40.95	2.2	%23,57	42.47	2.37	%24,84	43.36	2.521	%28,66
6900	0	40.66	2.15	%22,56	42.28	2.35	%23,98	43.18	2.53	%27,40
7000	0	41.28	2.12	%26,39	42.91	2.34	%27,84	43.75	2.51	%31,49
7100	0	40.73	2.04	%24,16	42.34	2.27	%25,17	43.42	2.45	%29,90
7200	0	41.15	1.98	%27,42	42.85	2.52	%25,50	43.92	2.39	%34,39
7300	0	41	1.88	%27,90	42.74	2.12	%29,55	43.68	2.31	%33,67
